按照25楼的图接线就可以了，要看好mos管的特性，合适的mos管，n沟道的5v就可全启动，单片机输出也可直接驱动，可以不外接三极管的！我试过的是用irf540的管子。 |
|
学习学习 |
|
25楼电路正确， |
都是些专业人士 学习了。 |
|
7楼正解,前面加一级三极管放大吧 |
|
N管电路 |
|
报MOS管型号，不知道型号无法判断问题。 |
|
5V的驱动电压让12V工作的MOS管未进入饱和状态，管子会发热，浪费了PWM的效率。 |
|
学习中，顶一个！ |
keyzheng 发表于 2013-6-7 14:04 楼上正解！ 场效应管跟电子管类似，是电压控制电流器件。所以它的放大量跟电子管一样，用跨导来表述。晶体管是电流放大器件，放大量是用放大倍数表述。 |
dongfang 发表于 2013-6-7 11:32 就打个比方，场效应管在音响功放上的应用很多，可不是大部分用在开关状态。只不过他的压降小，适合做开关状态大电流控制。作为电压控制时是工作在开关状态，pwm调制。 |
|

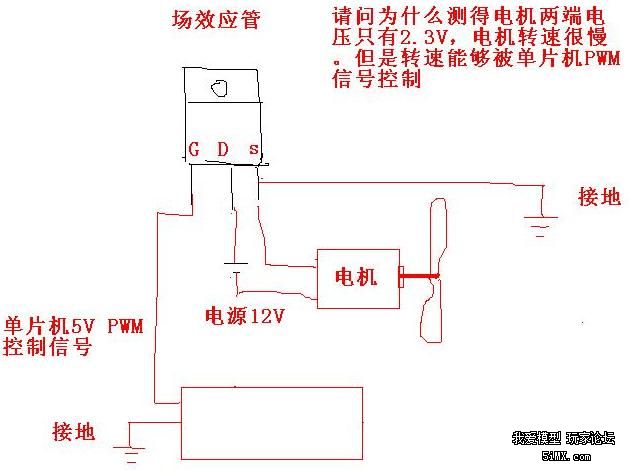

你的电路完全是错的 如果是P通道场效应管, S不需要接地, 电池负极要接地, 驱动电压要和电池一样高, 5V的Arduino不行, 电机不能完全停转 如果是N通道场效应管, 可以用5V驱动, 不过这个电路就错得更离谱了, 完全要重做 |
keyzheng 发表于 2013-6-7 10:59 几点更正：场效应管是电压放大元件，三极管是电流放大元件。电路上还是有区别的。况且，我看到的场效应管几乎都用于开关电路，而三极管不是。 另外，场效应管没有压降，只有极小的导通电阻，这是在开关电路上，场效应管强于三极管的最大优势。 |
|
三极管的几个状态没弄清楚。 |
|
场效管从实现的功能来说和三极管是类似的，当工作在饱和状态以前，输出电压是随G极电压增大而增大的，当g极达到饱和电压时场效管才全开。你要查查手册，你用的这个型号饱和电压是多少。而且场效管是有压降的。 |
|
另外你那个电压那么低 跟你占空比也有关系 占空比越大电压越高 占空比越小电压越低 占空比一定要大于百分之50 另外MOS管需要在G跟S之间接一个10-30K的四分之一W电阻 |
|
7楼正解，请查DATASHEET，驱动电压尽量高一些，要有三极管扩流，MOS管GS之间有一定电容，提高电压能加快翻转速度，从而减少MOS管的功率损耗。记得PWM的频率一般是20KHZ |
|
场效应管 是电压控制元件 你要先理解这个 电流是一定的 实际电流多大就是多大 你控制电压不够 自然无法输出全功率 你想让电机12V输出 5V是不够的 你需要外加一个三极管组成达林顿才行通过三极管来放大单片机输出信号 你想要简单好用就用NE555 现在只有NE555跟 TL494可以直接驱动IGBT 和三极管 还有场效应管 单片机不外借放大是不行的 |
