平衡充电池各单体充电结束时间不均衡的问题探讨

NUJUF


       用平衡充电器对电池充电，其最大的好处是有效地解决了电池单体的过充问题。
       如果电池组每个单体都是好的，余电量也相同，我们希望充电时，整组电池的每个单体结束时间要大致相同，时间误差不要超过10 %。
       但是，实际情况并非如此。

       下图是一个理想的 6S 平衡充电池组示意图：

[img][/img]

       U1--U6：电池的六个单体
       r：充电时等效的7根引线电阻，可认为它们基本相同（我的单根线阻约为 30 豪欧）
       I1、i、I2：相应引线中的充电电流
       既然是理想的，可认为六个单体的端压是相同的，即：U1=U2=U3=U4=U5=U6=U，且中间支路的充电电流 i=0 ，可认为 I1=I2=I
       请注意两点：
       1、由于 i=0 ，故反映到充电器的电压V2、V3、V4、V5就是相应电池的电压，
             即：V2=V3=V4=V5=U
       2、由于充电电流 I 会在线阻 r 上产生压降（3A充电时其压降达0.1V），故反映到充电器的电压 V1 = I * r + U 。显然 V1 > U，同理，反映到充电器的电压 V6 > U。
       如果充电器的六路在设计上，其由恒流充转恒压涓流充的转折电压是相同的，则U1、U6所对应的充电支路会先于其它支路进入涓流充状态，导致了U1、U6单体的充电结束时间比其它单体要长很多，可超过30 %。

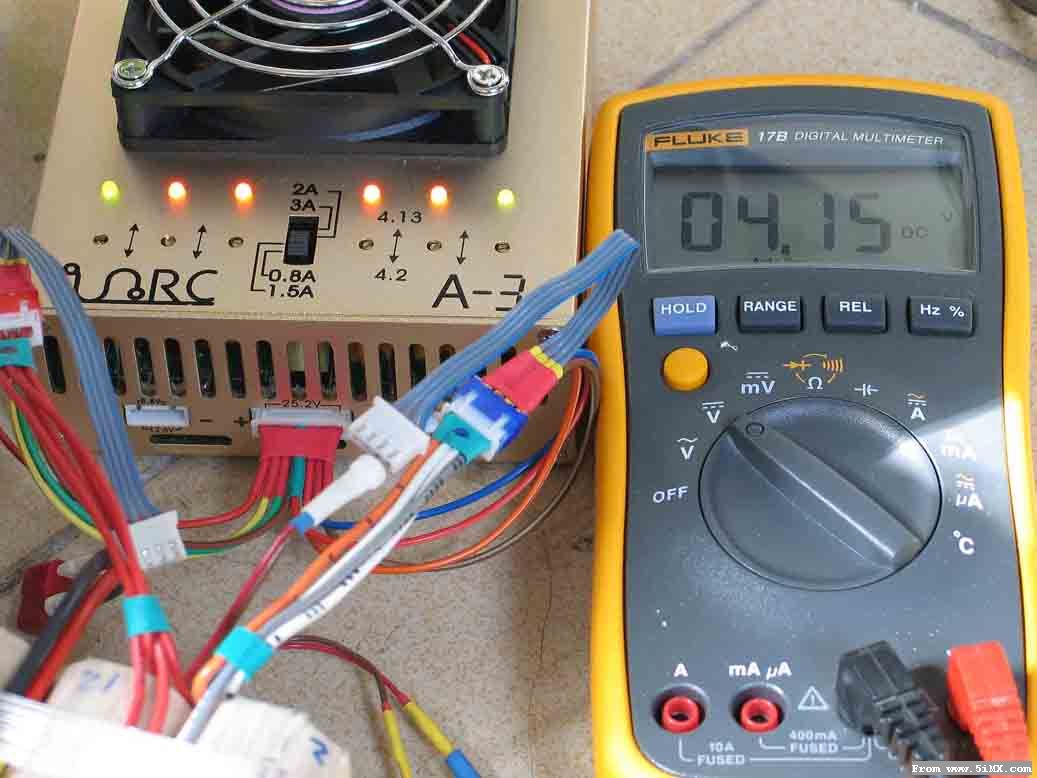

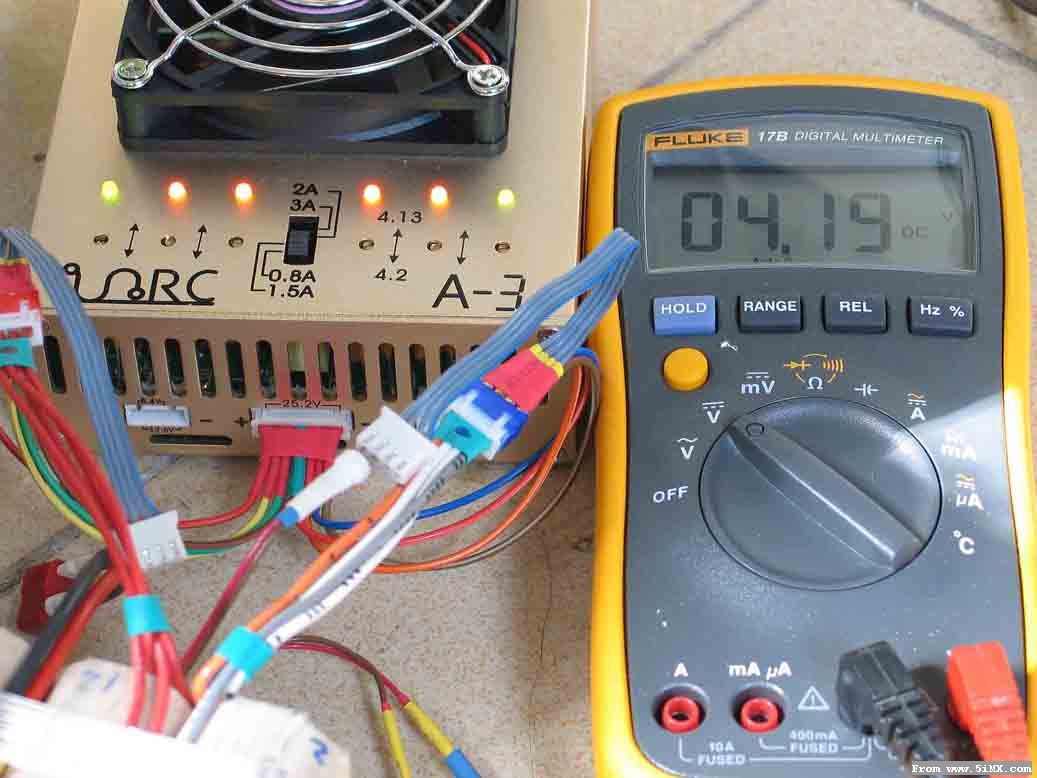

       下图是充电 90 分钟的情况，中间 4 路已经充好，两端的两路只充到 4.15V ，指示灯还是绿的：






       还要再充半个小时，才能充好。
       经测试，所用的A-3充电器各路的充电电流是基本均衡的，误差没有超过 5 %。那么导致各单体充电结束时间不均衡的原因，就是接口靠边两路连接线的线阻所造成。
       克服的办法：
       1、电池和充电器的平衡充插口靠边两路的引线尽量短、粗
       2、充电器内相应引线尽量短、粗
       3、充电器在甄别恒流充转恒压涓流充的转折电压上，电路是否还有改进的措施？

       第1点很容易实现，我重新做了平衡充接口连接线，插口靠边两路的引线夸张地用了18＃硅胶无氧铜导线：
[img][/img]

[img][/img]


      还是原充电器给原电池充电，其充电结束时间由原来的120分钟减少了20分钟。
      :em21: :em21: :em21:

dpcom

:em26: :em26:

un

不错！！:em26:

zxj13708380359

好贴,我也试试！:em24:

xuwuyang

不错的理论帖！
