210车床完成电子挂轮，终于不用换挂轮了

tiekuxin · 发表于 2019-1-25 11:17

本帖最后由 tiekuxin 于 2019-1-25 11:18 编辑

前些时间车1.5的丝扣，换挂轮真是累呀，齿轮竟然和键有冲突，还要换个半键，决定把所有的活停下，先加电子挂轮解决车丝问题。调试完成，下面进行安装美化，请等待继续更新

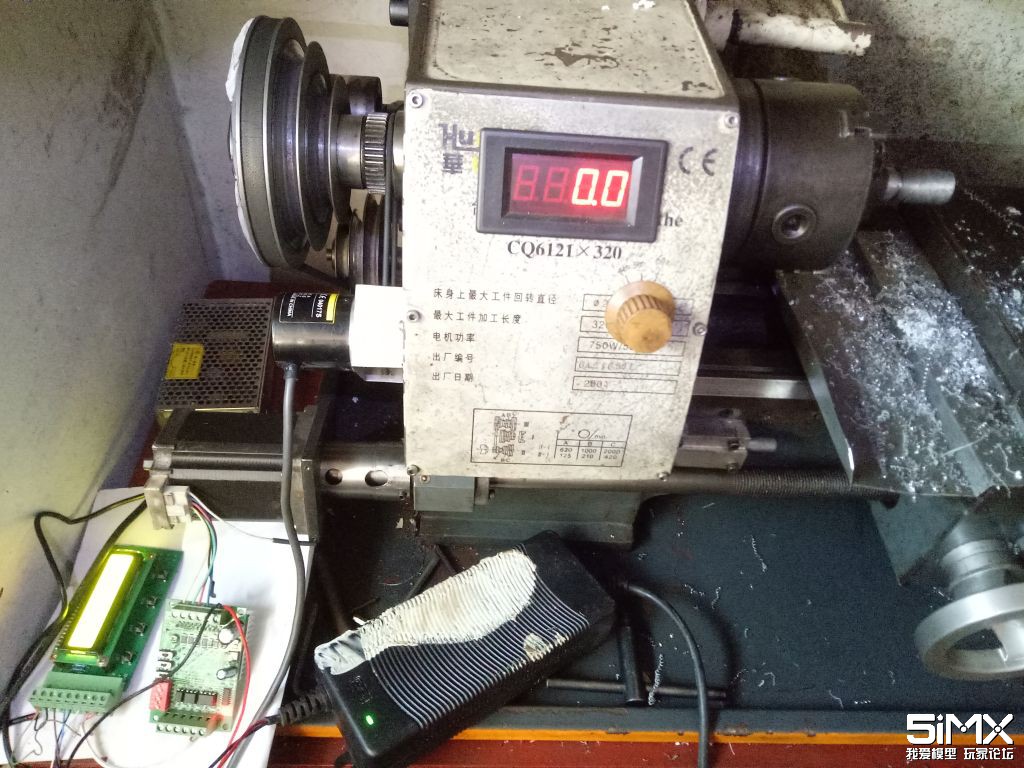

本着实用简单为主，编码器用个O型圈做皮带传动

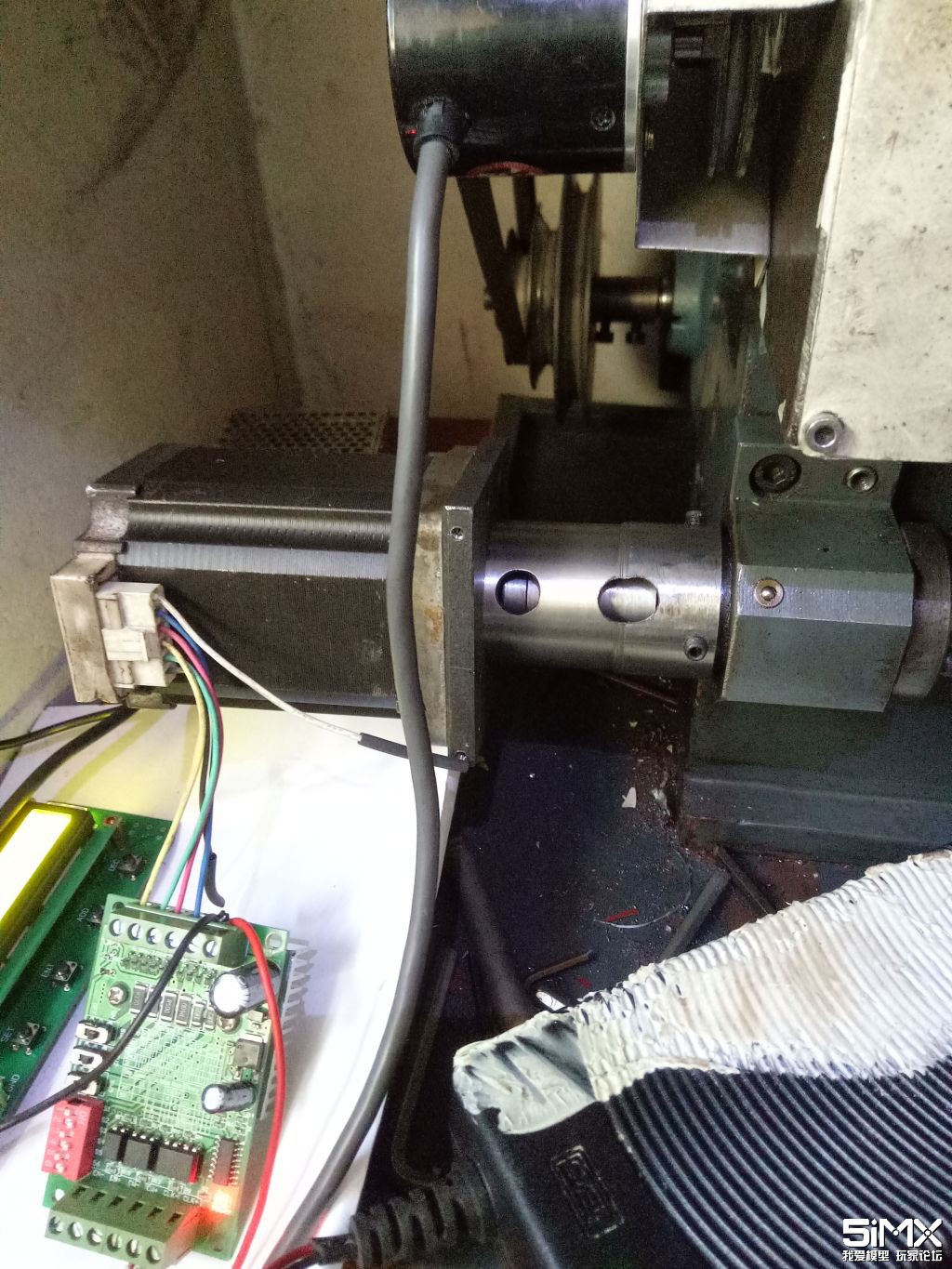

60电机直驱，优点不改变原来结构

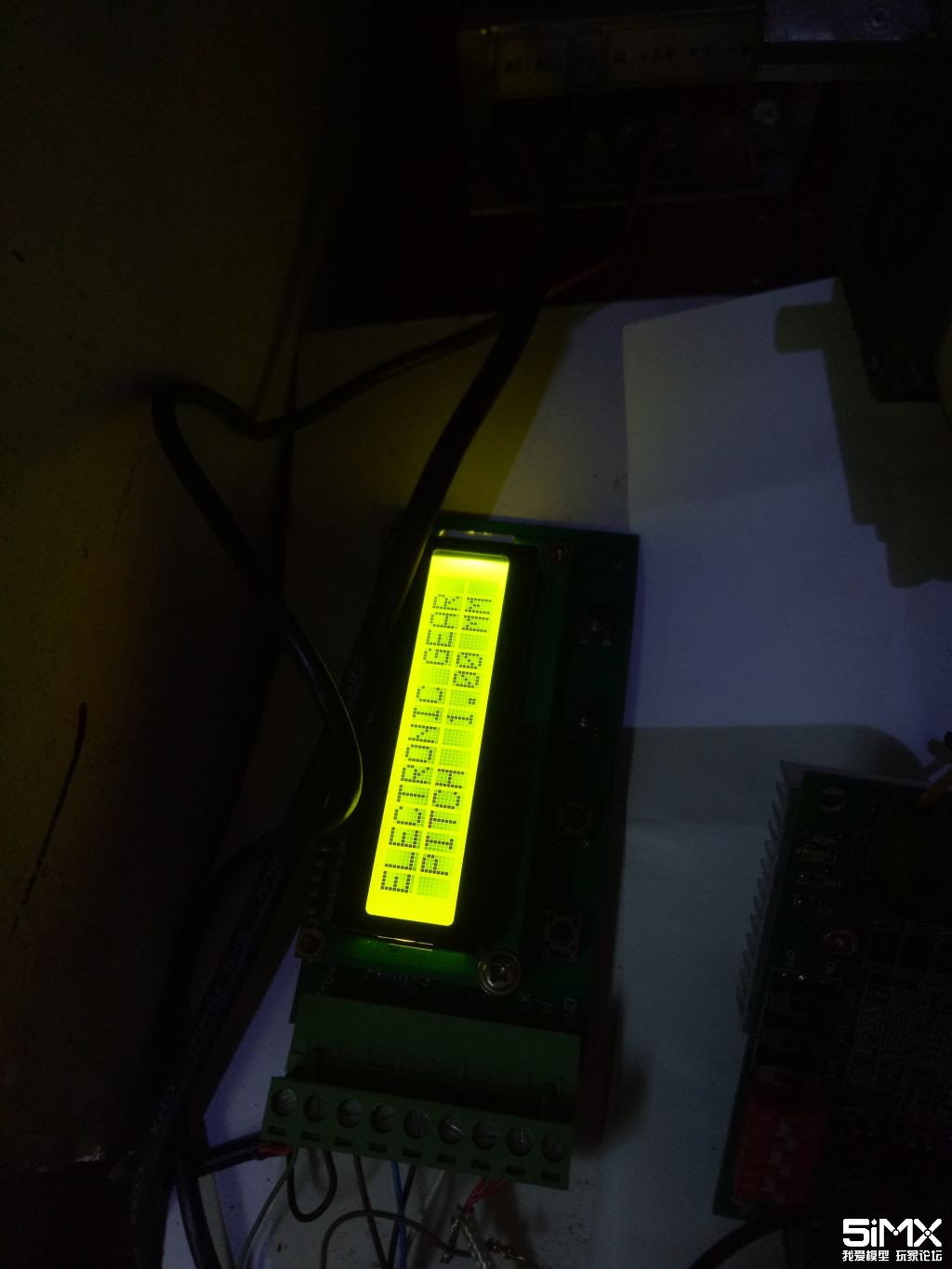

设定1MM螺距

基本完成，准备试车

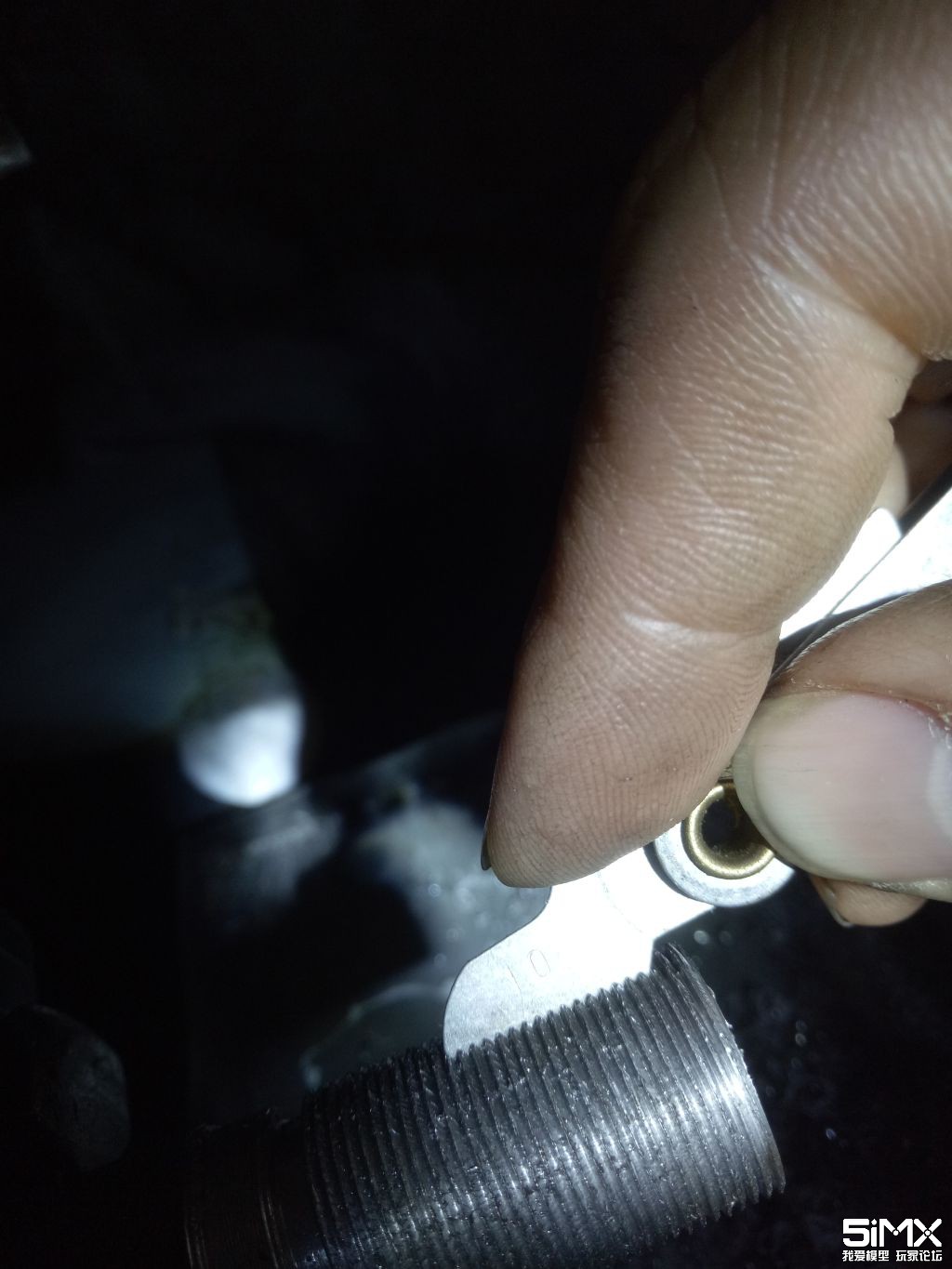

车不太好，分三次车完，螺距符合要求

雨后雨花石 · 发表于 2019-1-25 13:29

请问楼主步进驱动边上那个电子板叫什么？

casper4 · 发表于 2019-1-25 13:52

这个牛，车床要安静许多

jiangxt · 发表于 2019-1-25 14:24

tiekuxin · 发表于 2019-1-25 16:30

雨后雨花石发表于 2019-1-25 13:29
请问楼主步进驱动边上那个电子板叫什么？

电子挂轮板呀，步进电机就靠这控制的。估计你是新加入论坛的，论坛上不知道的人按说不多。

老船长 · 发表于 2019-1-26 22:26

这个太好了，小型车床换挂轮是件很麻烦的事情。上网上找—找挂轮板也改造—下我的小床。

老船长 · 发表于 2019-1-26 22:36

请教—下楼主，主轴机械变速的，能否改电子挂轮。

tiekuxin · 发表于 2019-1-28 09:17

老船长发表于 2019-1-26 22:36
请教—下楼主，主轴机械变速的，能否改电子挂轮。

跟你车床没关系，只是加了编码器，转速信号反馈至电子挂轮板，输出至步进电机控制走刀丝杆转动。

jyz18 · 发表于 2019-1-28 11:05

编码器用圆皮带传动的不多

tiekuxin · 发表于 2019-1-28 11:24

jyz18 发表于 2019-1-28 11:05
编码器用圆皮带传动的不多

推荐使用，简单方便实用，只是带动编码器，实在不需要同步带，看网上有些编码器直接和主轴之间用胶轮摩擦传动，一样用。

jiangxt · 发表于 2019-2-14 21:01

编码器用圆皮带传动会不会影响精度？这个怎么设置？

大姆指的小窝 · 发表于 2019-2-15 09:58

电子挂轮车螺纹的效果怎样

xiezxiez · 发表于 2019-2-21 00:38

电子挂轮不错

yangly1 · 发表于 2019-8-19 10:55

本帖最后由 yangly1 于 2019-8-19 10:59 编辑

请问楼主步进电机直接驱动丝杆而不用变速，有遇到堵转的情况？或者其他问题？另外，能说下您的步进电机啥规格参数吗？我也想改电子挂轮。谢谢。

tiekuxin · 发表于 2019-8-19 13:29

yangly1 发表于 2019-8-19 10:55
请问楼主步进电机直接驱动丝杆而不用变速，有遇到堵转的情况？或者其他问题？另外，能说下您的步进电机啥规 ...

刚开始用的拆机杂牌60步进电机，力矩偏小，有堵转现象。后来从闲鱼收的雷赛60HS24 60步进电机，电流4安，转矩2.4N，换后未出现堵转现象。但是只试过车2MM以下螺距，再大就没试了。

yangly1 · 发表于 2019-8-19 16:18

tiekuxin 发表于 2019-8-19 13:29
刚开始用的拆机杂牌60步进电机，力矩偏小，有堵转现象。后来从闲鱼收的雷赛60HS24 60步进电机，电流4安 ...

非常感谢您的回复！如果有问题，希望可以再咨询您。

slhymnn8 · 发表于 2019-8-19 23:13

其实最好买套二手的100w伺服电机，可以藏在210主轴箱下面我就是这样搞的

nini21800 · 发表于 2019-8-20 08:29

还是直接搞数控比较好，直接在MACH3里设置各种螺纹，不用老设置电子挂轮。

tiekuxin · 发表于 2019-8-20 13:14

数控搞过，设置太麻烦，一不小心就撞刀。不是加工厂，只是业余玩家，感觉手动简单方便。

guangming · 发表于 2020-1-16 22:06

套件安装调试好后能合理归位就更好了。
