19-5 学做高速无刷电主轴！

cddaba

fnwlq 发表于 2019-5-17 08:30
我就喜欢楼主的土花盘

你能看中土花盘难得。我用的挺好，不准了就光一刀，不心疼！

cddaba

mmfinger 发表于 2019-5-17 09:16
看我以前做的。

呵呵，做的比外国人还好，厉害！
能否介绍一下电机发热情况？

mmfinger

cddaba 发表于 2019-5-17 19:54
呵呵，做的比外国人还好，厉害！
能否介绍一下电机发热情况？

轴圆径36，一直找不到合适的主轴座，所以没装上，只是试转过。。没长时间用过。。所以温度也没怎么留意，最近在折腾5045电机做的微型主轴，结构跟这个一样，只是小一些，转速也会高一些，毕竟KV值在600，63电机的KV值只有330，这个想把它用作微型车床用了。。。

mailto5

cddaba 发表于 2019-5-17 19:47
那台雕铣机适合加工长方形工件，比较符合力学道理。当时没有设备靠手工打造，累啊，同时也锻炼了增加动手 ...

劳烦您有时间找一找是否有备份，这个资料确实很好，丢了可惜呀，另外可否告知哪位网友存有您的帖子。

ncyw

6eyesdog

cddaba 发表于 2019-5-16 19:58
看看老外铣铝合金的视频（留意切割参数），过瘾！并中毒做了这个电主轴，梦想哪一天也有这样的效果。

这台就是啄木鸟的机器啊，主轴2.2 kw  er20的夹头，做广告，厂里有台cp1325的机器经常用来切铝板，4mm 单刃刀，24000，切深3mm，F600，吹气加水冷却，切出来的铝都是一片一片的

cddaba

本想把我这台闲置的很土的CNC撤掉，现在安装了刚做的高速电主轴，感觉不错，不拆啦！

cddaba

6eyesdog 发表于 2019-5-19 00:12
这台就是啄木鸟的机器啊，主轴2.2 kw  er20的夹头，做广告，厂里有台cp1325的机器经常用来切铝板，4mm 单 ...

真的啊！赶快屏蔽，不能给别人做广告。谢谢提醒。

cddaba

mmfinger 发表于 2019-5-17 20:21
轴圆径36，一直找不到合适的主轴座，所以没装上，只是试转过。。没长时间用过。。所以温度也没怎么留意， ...

我特地选了个高速的5045，kv值1050。

6eyesdog

cddaba 发表于 2019-5-19 20:23
真的啊！赶快屏蔽，不能给别人做广告。谢谢提醒。

这个其实没什么必要，只是一般坛友雕刻都习惯少吃快跑而已，厂里也有三刃的铝用刀，不过好像从来没用过，现在都是用单刃，进口料的，切铝板效率相当高，乳化液也没用，那东西油腻，就喷水雾冷却

cddaba

6eyesdog 发表于 2019-5-19 23:07
这个其实没什么必要，只是一般坛友雕刻都习惯少吃快跑而已，厂里也有三刃的铝用刀，不过好像从来没用过， ...

谢谢，还是你们内行，我是菜鸟，正在摸索学习中。。。

mmfinger

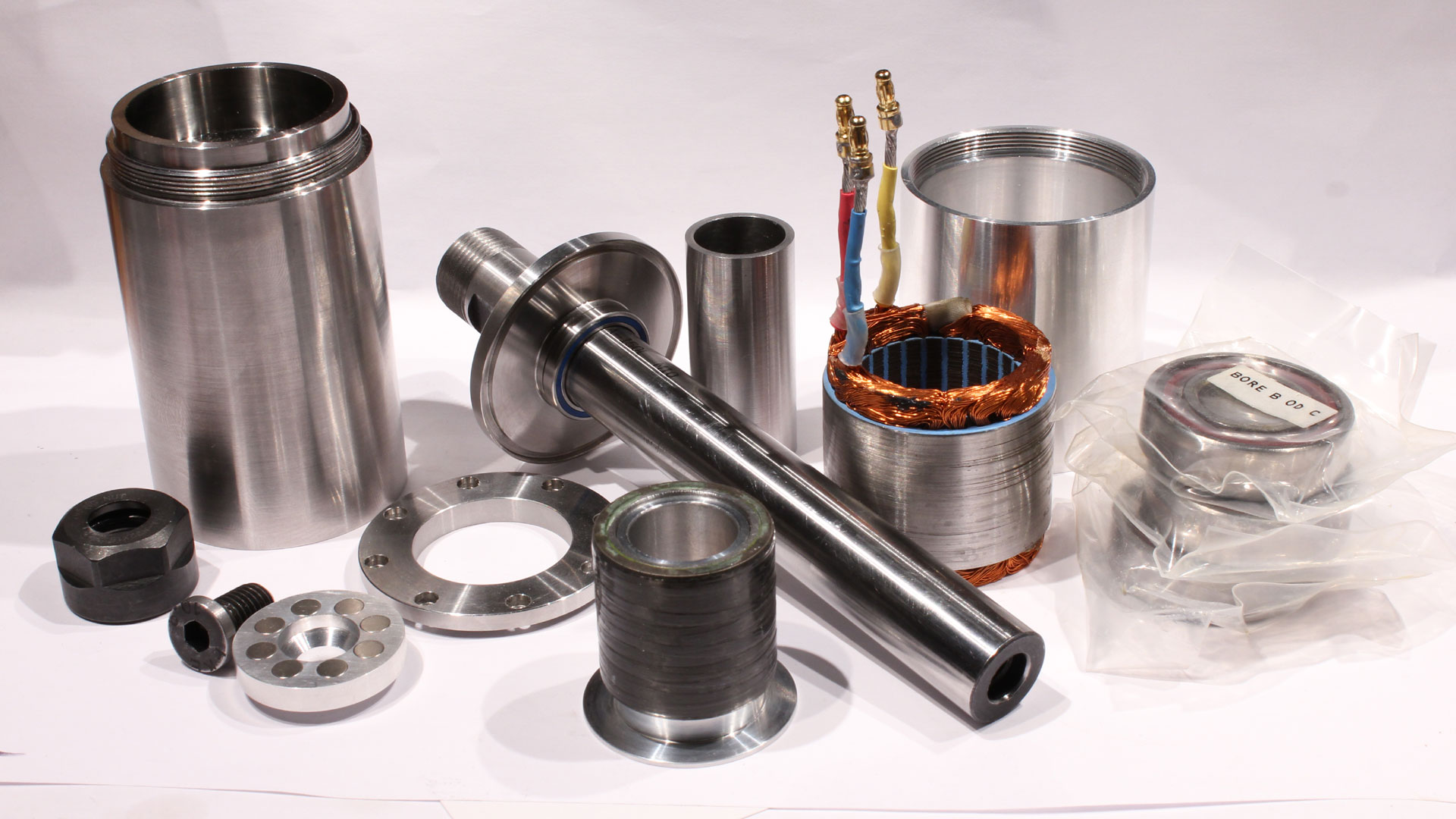

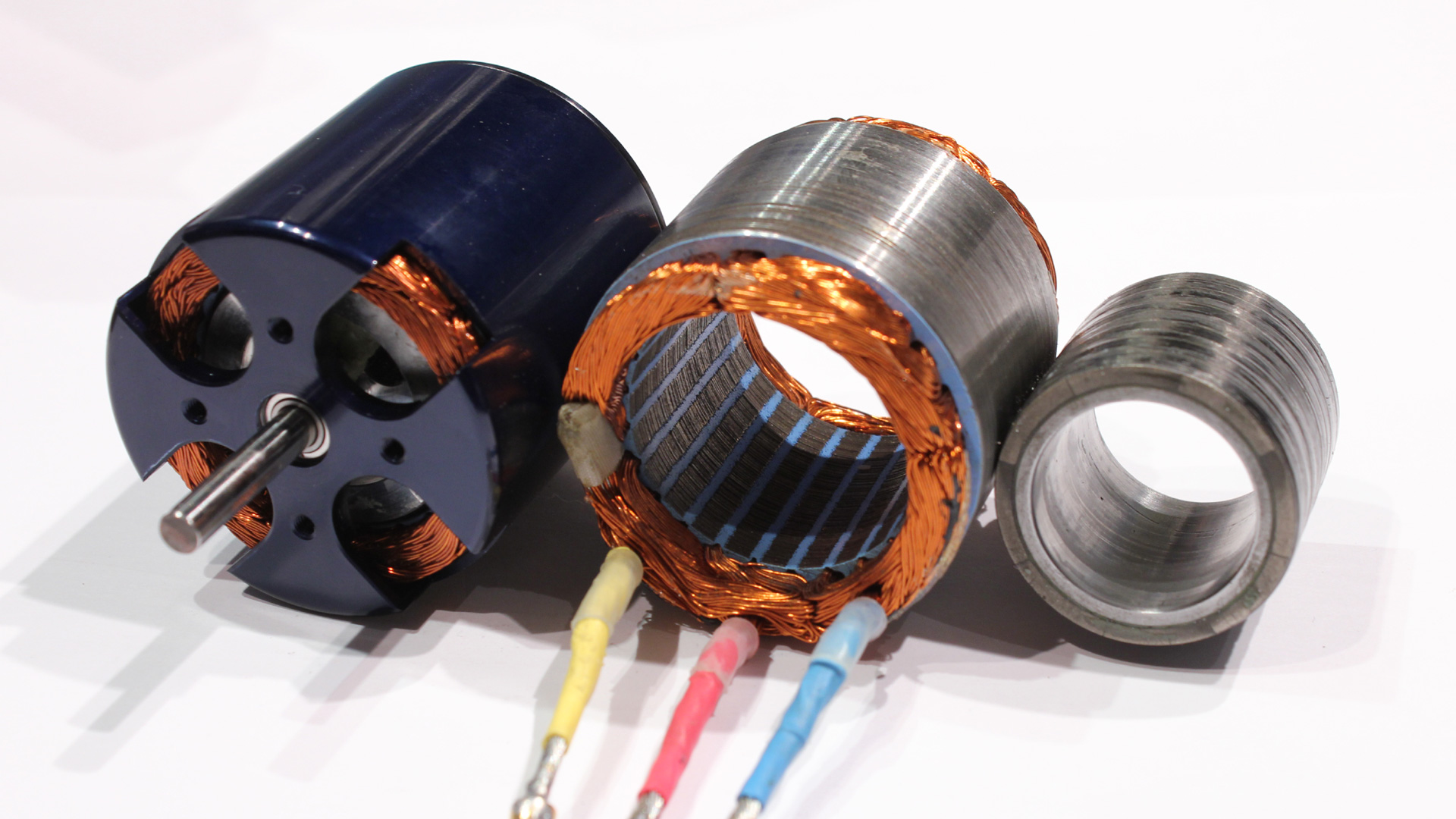

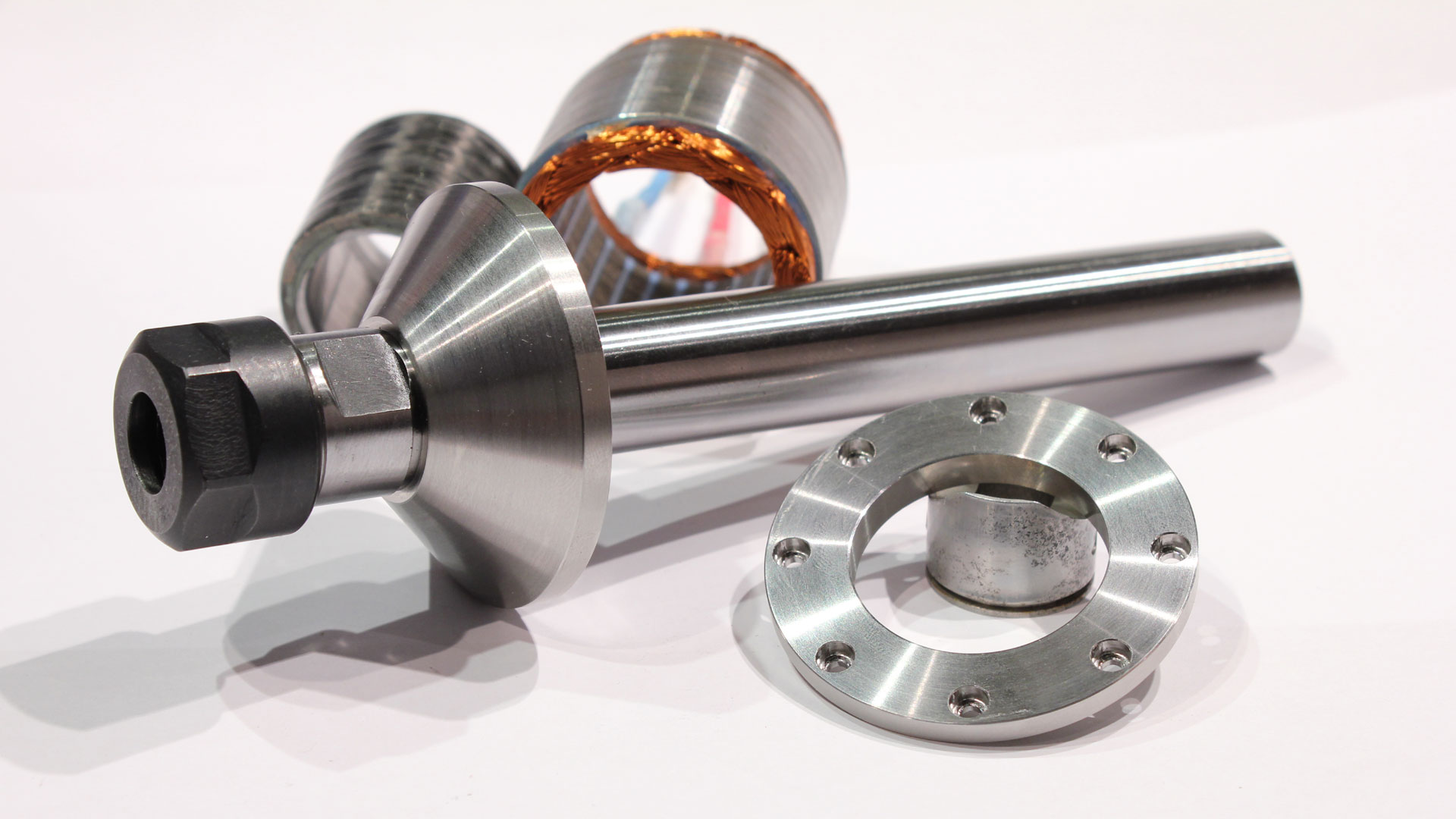

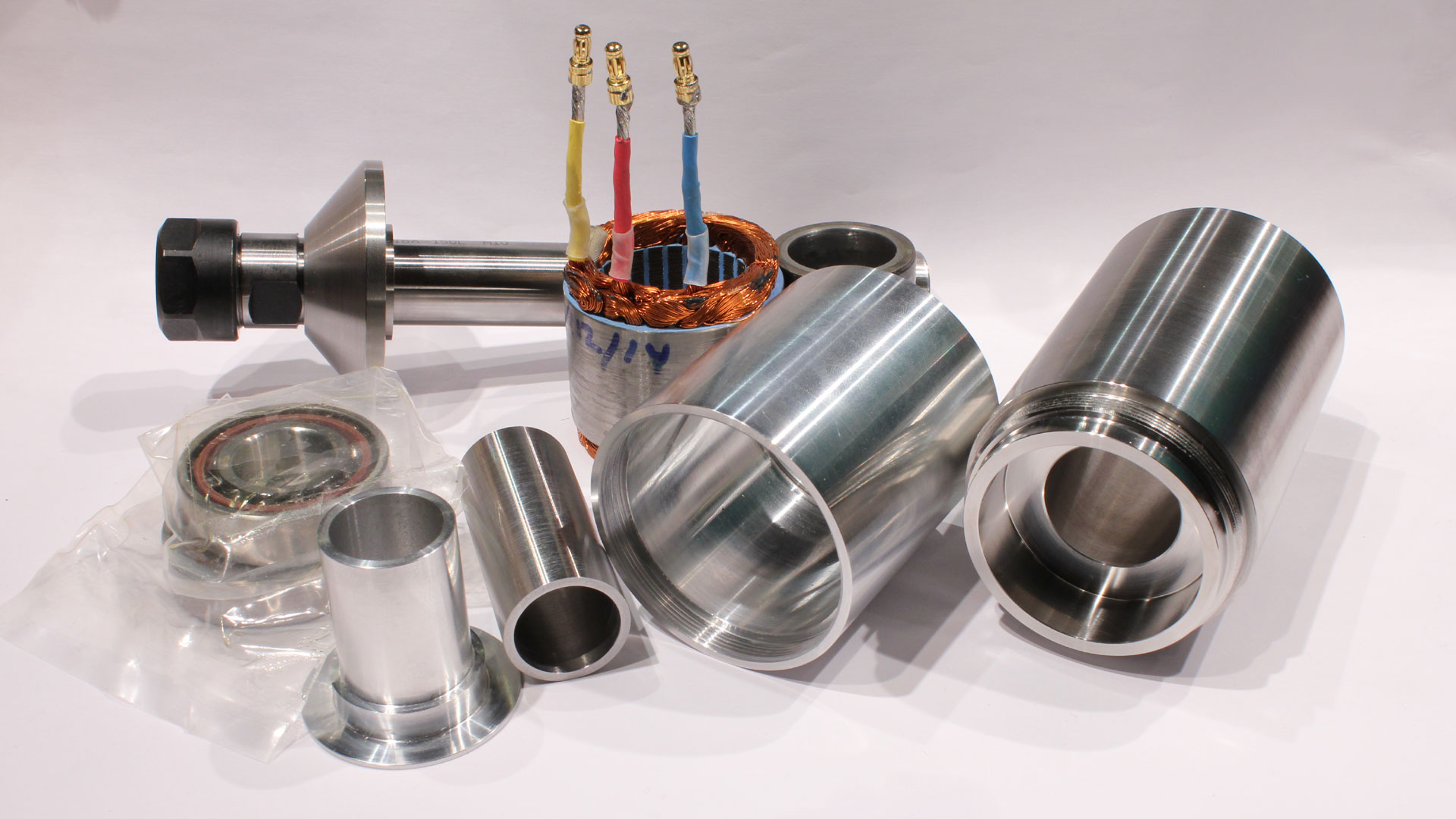

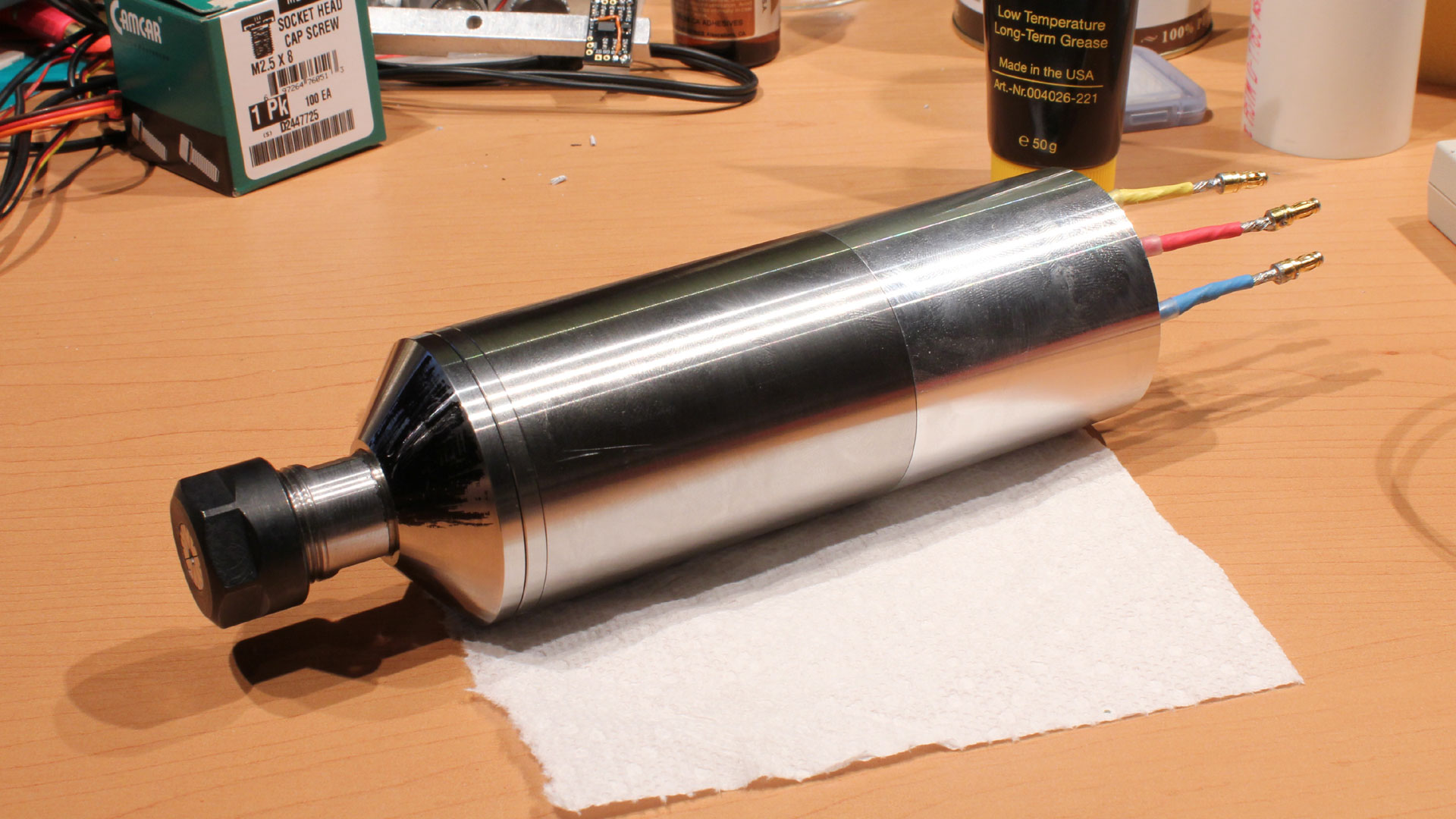

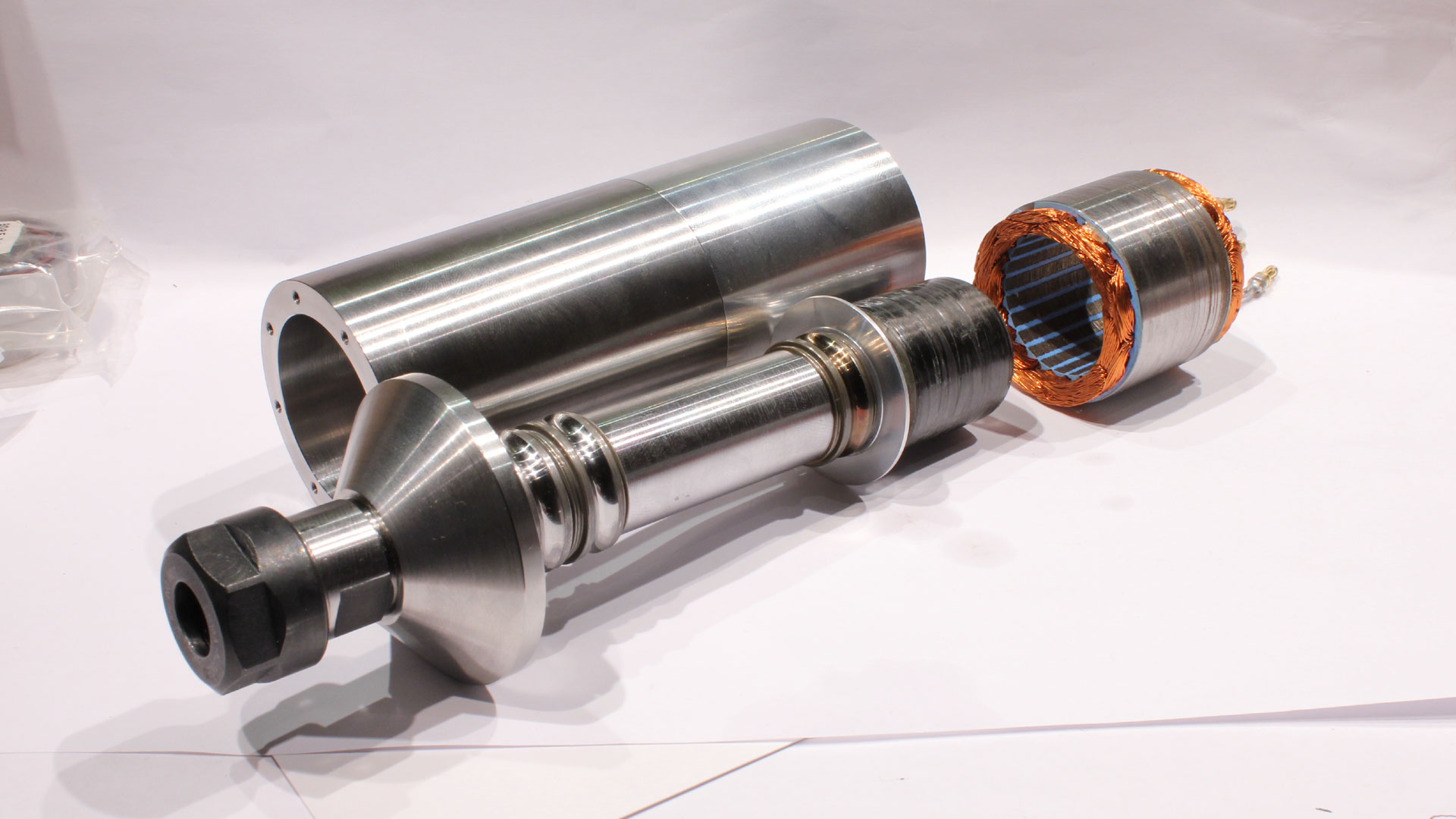

其实内转子做主轴电机性能更好，但加工困难，不是一般DIY友能为，老哥动手能力超凡，可以一试，可以参考这个
http://www.dieselrc.com/projects/cncspindle/?






不是一般的漂亮。。

cddaba

mmfinger 发表于 2019-5-19 23:26
其实内转子做主轴电机性能更好，但加工困难，不是一般DIY友能为，老哥动手能力超凡，可以一试，可以参考这 ...

这款电机看起来不错，级数比较多，应该是低速的。
同体积下，外转子电机磁钢表面积要比内转子电机大的多，扭力和功率也比内转子大的多。
因为看不到电机参数尺寸，制作的方式方法拿不准。
看似很漂亮，不知道扭力、转速，很怀疑强度和刚性；再一个航模功率密度很大，不考虑散热好像是个大错误。
总之，这样的制作形式让人难以接受。
当然，内转子电机制作容易，动平衡也容易把握，这是优点。

mmfinger

cddaba 发表于 2019-5-20 21:53
这款电机看起来不错，级数比较多，应该是低速的。
同体积下，外转子电机磁钢表面积要比内转子电机大的多 ...

内转子电机作主轴对普通DIYer来说不容易，对有设备有技术的DIYer来说可能容易一些，但航模电机寿命短（主要是轴承太小了）导致很少人去做，如果做大电机如80100的外转电机的主轴，还有做5682内转子电机的主轴，还不如去买一个专业的主轴电机，售后什么都有，DIY就没意义了，但是如果做一些小的主轴，如5065外转子，4082内转子电机 的主轴，那就有意思 了，小的主轴重量轻，四轴五轴就很容易实现，我当初也是为了小五轴而做的微型主轴，当然这也是DIYer的想法而矣，生产者可不这样想，成本、利润才是第一。。。

tiekuxin

感觉拾柴大师的电机选型错误，导致最后工艺一流，但是实用性不足。 毕竟航模电机是带风扇的，和电动工具动力电机是两回事。建议选 用电动无刷工具的拆机电机，如博世高速暴力无刷有感电机。期待看到大师续作

fnwlq

cddaba 发表于 2019-5-17 19:51
你能看中土花盘难得。我用的挺好，不准了就光一刀，不心疼！

我昨天做了一个花盘，仿照你的作品，但是原来下载的图片找不到了，记忆有些不太清楚了，能再发几张照片吗，谢谢

tiekuxin

mailto5 发表于 2019-5-18 00:02
劳烦您有时间找一找是否有备份，这个资料确实很好，丢了可惜呀，另外可否告知哪位网友存有您的帖子。

拾柴大师没备份，我这有，不过不是我备份的，也是以前下载的，发上来一起学习吧 。宝哥自制工具  https://pan.baidu.com/s/1WMGv6nKPFOU5z1MjBRCTpw 提取码 tbym

mailto5

tiekuxin 发表于 2019-5-21 13:18
拾柴大师没备份，我这有，不过不是我备份的，也是以前下载的，发上来一起学习吧 。宝哥自制工具  https:/ ...

谢谢，非常感谢您的分享。

cddaba

打扫整理机器，几年没运动了，开机居然一切如常。
找到一截废黄檀木，编程小试一下“牛刀”。

cddaba

mmfinger 发表于 2019-5-21 00:08
内转子电机作主轴对普通DIYer来说不容易，对有设备有技术的DIYer来说可能容易一些，但航模电机寿命短（主 ...

成品的感应式电主轴，有两个缺点：一是体积太大，二是还要插两根管子水冷，像个病人打调水。
所以嘛才自己做，有5颗轴承吃力，寿命肯定比我长。
